　　產品特點

　　1、可以實現蓄電池與電網之間的能量交換。

　　2、交錯三電平拓?fù)?，等效開關頻率高，紋波小，系統更穩定；

　　3、交錯磁集成電感，損耗更低，整體轉化率≧98%；

　　4、具備PQ、VF、SVG、VSG等功能；

　　5、可根據EMS指令，與電網進行能量互動；支持純并網、純離網、并離網切換等運行模式；支持高低穿、孤島、黑啟動；離網工作模式下，支持無功補償、諧波治理、三相不平衡補償。

　　6、對蓄電池進行充放電的控制和管理，支持恒壓、恒流和恒功率的多種充放電模式。充放電轉換時間≤100ms；

　　7、HMI可以顯示當前電池狀態及電網狀況，以及設備工作狀態，本地一鍵式開/關機和并/離網，控制簡單。

　　8、具有RS485、CAN、以太網等通訊接口，采用標準Modbus、CAN2.0、ModbusTCP等通訊協

　　應用領域APPLICATIONAREA

　　廣泛用于工商業儲能和光儲充微電網項目；工廠建筑、智慧園區、商場、醫院、光儲充電站、臺區、數據中心、5G基站等規模相對較小的場景，通常以千瓦時（kWh）為單位；可應用于包括能量?jī)?chǔ)存、備用電源、負荷平滑、削峰填谷等場景；在經濟效益方面更適用于滿足局部用電需求、管理能源成本，提升經濟效益。

　　儲能變流器參數

型號	WX-PCS-62.5KW-F	WX-PCS-100K-F
交流參數
額定輸出功率（kW）	62.5	100
接線方式	三相四線+PE	三相四線+PE
較大輸出功率	75kW	110kW
并網運行
允許電網電壓（V）	400（±20%）
較大交流電流（A）	113	165
允許頻率范圍（Hz）	50/60(±2.5HZ)	50/60(±2.5HZ)
電流總諧波含量	≤3%	≤3%
功率因數調節范圍	-0.9～0.9	-0.9～0.9
充放電切換時間	≤50	≤50
離網運行
額定輸出功率（kVA）	62.5	100
額定輸出電壓（V）	400	400
額定輸出頻率（Hz）	50/60(±2.5HZ)	50/60(±2.5HZ)
電壓畸變率	≤2%（線性負載）	≤2%（線性負載）
直流輸入
直流電壓范圍（V）	680-900	680-900
較大直流電流（A）	115	175
較大直流功率（kW）	75	110
電流精度	≤1%	≤1%
電壓精度	≤1%	≤1%

　　變流器原理

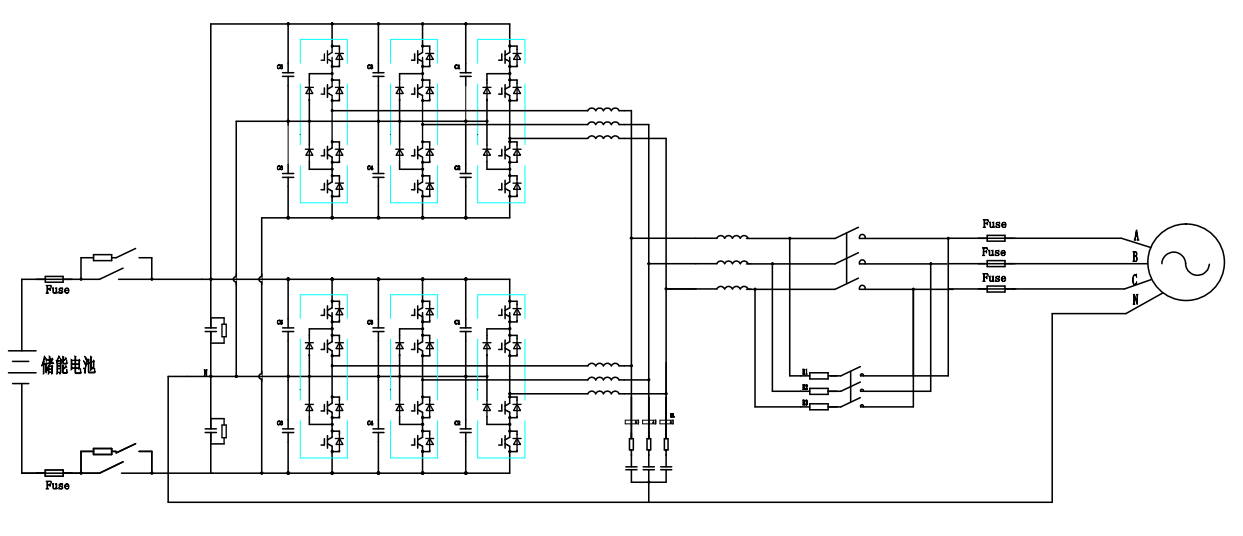

　　如圖所示為儲能變流器的主電路示意圖。本產品為儲能變流器模塊，可將儲能電池儲存的直流電逆變饋入電網，也可通過電網整流對儲能電池充電，儲存電能。

三相四線儲能變流器原理
